Star Delta Starter Information in Marathi: Electrical field मध्ये 3 Phase motor चा वापर मोठ्या प्रमाणात केला जातो. पण motor चालू करताना खूप जास्त current (starting current) घेतला जातो, ज्यामुळे motor च्या winding ला नुकसान होऊ शकते. ही समस्या दूर करण्यासाठी Star Delta Starter वापरला जातो.
या ब्लॉगमध्ये आपण Star Delta Starter Working Principle Marathi या विषयावरती सविस्तर माहिती घेणार आहे. Star Delta Starter नेमका कसा काम करतो, motor ला सुरुवातीला Star connection मध्ये का जोडले जाते आणि काही वेळाने Delta connection मध्ये का बदलले जाते, हे आपण step-by-step समजून घेऊ.
Tip: हा लेख 10 जुलै 2026 मध्ये अपडेट करण्यात आला असून, यामध्ये नवीन technology आणि real-life उदाहरणे समाविष्ट करण्यात आली आहेत.
Table of Contents
What is Star Delta Starter in Marathi
Star Delta Starter म्हणजे 3 Phase induction motor सुरक्षित पने सुरू करण्यासाठी वापरला जाणारा एक electrical starter आहे. Motor सुरू होताना सुरुवातीला खूप जास्त starting current घेतला जातो. हा current कमी करण्यासाठी Star Delta Starter वापरला जातो.
यामध्ये motor ला सुरुवातीला Star connection मध्ये जोडले जाते. त्यामुळे प्रत्येक winding वर कमी voltage येते आणि starting current कमी होतो. Motor काही सेकंदांनी योग्य speed ला पोहोचली की connection आपोआप Delta connection मध्ये बदलले जाते.
Delta मध्ये motor पूर्ण voltage वर चालू लागते आणि full load वर काम करू शकते. 1 HP, 2 HP सारख्या लहान motor साठी Star Delta Starter वापरत नाहीत. त्यासाठी DOL Starter वापरला जातो DOL Starter बद्दल डिटेलमध्ये माहिती हवी असेल तर Three Phase DOL Starter in Marathi हा ब्लॉग वाचू शकता.

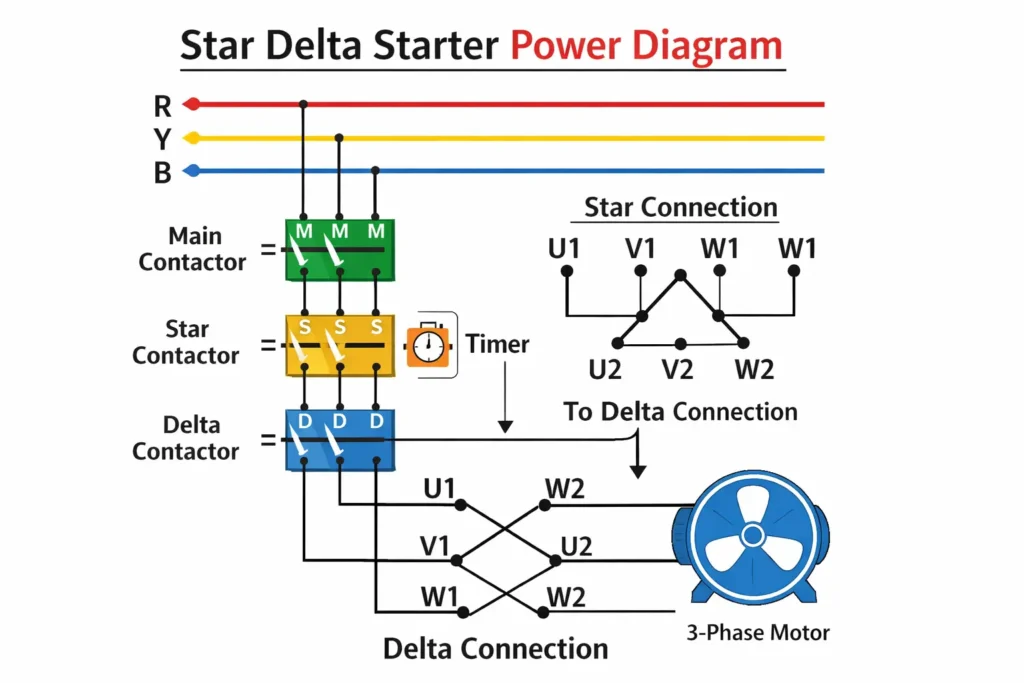

Star Delta Starter Power Diagram
Star Delta Starter Working Principle Marathi
जेव्हा आपण motor सुरू करतो, तेव्हा सुरुवातीला motor ला Star connection मध्ये जोडले जाते. Star connection मध्ये प्रत्येक winding ला कमी voltage मिळते (Line voltage च्या सुमारे 58%). त्यामुळे motor कमी current घेते आणि supply line वर ताण येत नाही.
नंतर Timer काही सेकंदांनी connection Delta connection मध्ये बदलतो. Delta connection मध्ये motor ला पूर्ण line voltage मिळते आणि ती full load वर व्यवस्थित काम करू लागते.
या प्रोसेसमध्ये तीन Contactor (Main, Star, Delta) आणि एक Timer काम करतात. Starting ला Main आणि Star contactor ON असतात. Timer पूर्ण झाल्यावर Star OFF होतो आणि Delta ON होतो.
Star Delta Connection in Marathi
Star Delta Connection म्हणजे 3 Phase motor च्या winding ला दोन वेगवेगळ्या पद्धतीने जोडण्याची पद्धत आहे. एक म्हणजे Star connection (Y) आणि दुसरी Delta connection (Δ). ही दोन्ही connection motor च्या performance आणि starting पद्धतीवर परिणाम करतात.
Star Connection म्हणजे काय?
Star connection मध्ये motor च्या तीन winding च्या एक-एक टोकांना एकत्र जोडले जाते आणि उरलेल्या तीन टोकांना supply (R, Y, B) दिली जाते. यामध्ये प्रत्येक winding वर कमी voltage येतो. त्यामुळे current कमी घेतला जातो. हे connection प्रामुख्याने motor सुरू करताना वापरले जाते.
Delta Connection म्हणजे काय?
Delta connection मध्ये winding एकमेकांना गोलाकाlर (triangle) पद्धतीने जोडल्या जातात. म्हणजे एका winding चा शेवट दुसऱ्याच्या सुरुवातीला जोडला जातो. या पद्धतीत प्रत्येक winding ला पूर्ण line voltage मिळतो. त्यामुळे motor full speed आणि full load वर काम करू शकते.

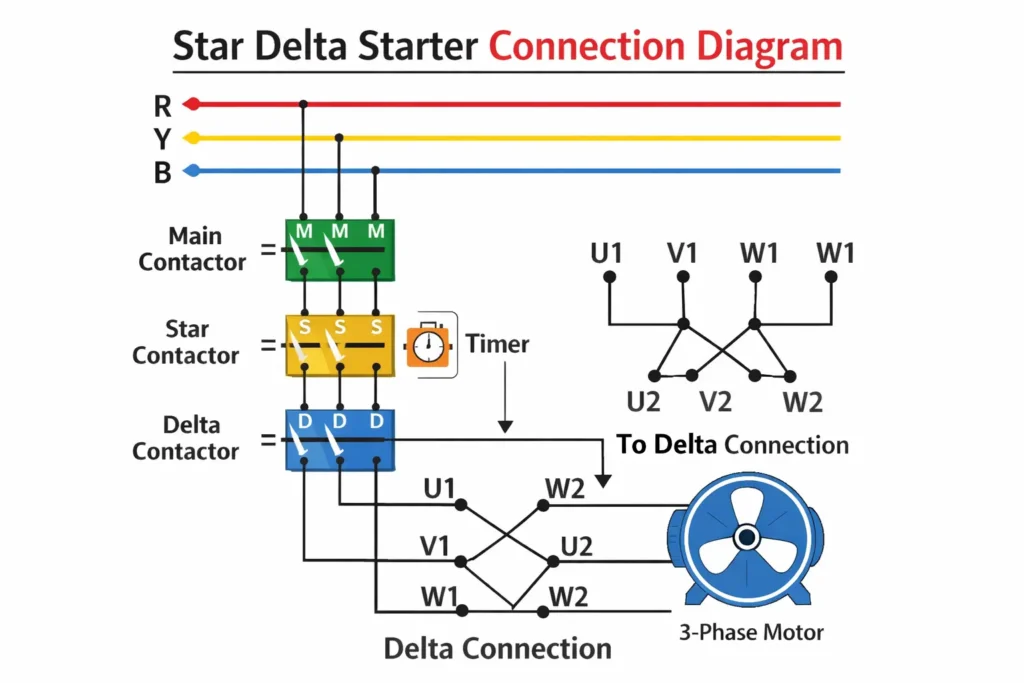

Star Delta Starter Connection Diagram
Star Delta Starter Applications in Marathi
Star Delta Starter प्रामुख्याने अशा ठिकाणी वापरला जातो जिथे 3 Phase motor ची capacity जास्त असते (साधारणपणे 5 HP पेक्षा मोठी) आणि direct start केल्यास जास्त starting current येण्याची शक्यता असते. Industrial area मध्ये मोठे water pumps, air compressors, conveyor systems, blower, crusher machines आणि heavy production machines साठी हा starter मोठ्या प्रमाणात वापरला जातो.
कारण अशा motors सुरू करताना supply line वर ताण येऊ शकतो आणि voltage drop होऊ शकते. Star Delta Starter motor ला सुरुवातीला कमी current मध्ये सुरक्षितपणे सुरू करतो आणि नंतर full load वर चालू करतो. त्यामुळे motor ची life वाढते, wiring सुरक्षित राहते आणि पूर्ण electrical system stable राहते.
Star Delta Starter Vs DOL Starter in Marathi
| Point of Difference | Star Delta Starter | DOL (Direct Online) Starter |
|---|---|---|
| Starting Method | Starts motor in Star connection and then shifts to Delta connection | Starts motor directly with full line voltage |
| Starting Current | Low starting current (around 2 to 3 times full load current) | High starting current (around 6 to 8 times full load current) |
| Starting Torque | Low starting torque | High starting torque |
| Motor Capacity | Suitable for medium and large motors (usually above 5 HP) | Suitable for small motors (generally up to 5 HP) |
| Number of Contactors | Uses 3 Contactors (Main, Star, Delta) + Timer | Uses 1 Contactor + Overload Relay |
| Cost | More expensive due to extra components | Less expensive and simple design |
| Wiring Complexity | More complex wiring | Simple and easy wiring |
| Application Area | Used in industries for pumps, compressors, conveyors | Used in small workshops, homes, small pumps |
| Voltage Drop Effect | Reduces voltage drop during starting | May cause voltage drop during starting |
| Protection Level | Better control during starting | Basic motor protection |
Star वरून Delta मध्ये जाताना मोटरला धक्का का बसतो?
Star Delta Starter मध्ये मोटर सुरुवातीला Star Connection वर सुरू होते. त्यामुळे सुरुवातीचा करंट कमी राहतो आणि मोटर हळूहळू वेग पकडते. काही सेकंदांनी Timer च्या मदतीने Starter आपोआप Delta Connection मध्ये बदलतो. जर हा बदल योग्य वेळी झाला, तर मोटर अगदी सुरळीत चालू राहते. पण Timer चुकीचा सेट असेल किंवा Contactor नीट काम करत नसेल, तर Star वरून Delta मध्ये जाताना मोटरला जोराचा धक्का बसू शकतो.
हा धक्का फक्त आवाजापुरता मर्यादित नसतो. त्यामुळे Motor Shaft, Coupling, Belt किंवा Gearbox वरही ताण येतो. काही वेळा Motor जोरात आवाज करते, MCB Trip होते किंवा Contactor खराब होतो. म्हणूनच Star Delta Starter मध्ये फक्त Wiring बरोबर असणे पुरेसे नसते, तर Timer Setting आणि Contactor ची स्थितीही तितकीच महत्त्वाची असते.
Real Life Example
मी एकदा एका फॅक्टरीत Air Compressor ची मोटर तपासत होतो. मोटर सुरू होताना Star मध्ये व्यवस्थित चालू होत होती, पण काही सेकंदांनी Delta मध्ये जाताच जोराचा आवाज येत होता. सुरुवातीला सगळ्यांना वाटले की Motor मध्येच काहीतरी बिघाड आहे. पण तपासणी केल्यावर समजले की Star ते Delta बदलण्याचा Timer खूप कमी वेळेवर सेट केला होता. त्यामुळे मोटर पूर्ण वेगात येण्याआधीच Delta मध्ये जात होती.
आम्ही Timer ची Setting थोडी वाढवली आणि पुन्हा Motor सुरू केली. यावेळी मोटर कोणताही धक्का न बसता अगदी सुरळीत चालू झाली. त्या दिवसापासून मला समजले की Star Delta Starter मध्ये फक्त Motor किंवा Wiring तपासून उपयोग नाही. Timer ची योग्य Setting हीदेखील तितकीच महत्त्वाची असते.
FAQ’s
Star Delta Starter मध्ये Timer fail झाला तर काय होईल?
जर Timer काम करत नसेल तर motor Star मध्येच राहू शकते किंवा Delta मध्ये shift होणार नाही. त्यामुळे motor full speed ला पोहोचणार नाही किंवा contactor damage होऊ शकतो.
Star Delta Starter कोणत्या motor साठी वापरता जातो?
Star Delta Starter फक्त 6 terminal असलेल्या 3 Phase induction motor साठीच वापरता येतो. Motor च्या terminal box मध्ये U1, V1, W1 आणि U2, V2, W2 असे सहा terminals असणे आवश्यक आहे.
Star Delta Starter मध्ये interlocking का आवश्यक असते?
Star Delta Starter मध्ये Electrical आणि Mechanical interlocking वापरले जाते जेणेकरून Star आणि Delta contactor एकाच वेळी ON होऊ नयेत. दोन्ही एकत्र ON झाले तर short circuit होऊ शकते.
Conclusion
या ब्लॉगमध्ये आपण Star Delta Starter Working Principle Marathi अगदी सोप्या भाषेत समजून घेतले. Motor सुरू करताना जास्त starting current येतो, तो कमी करण्यासाठी Star connection मध्ये सुरुवात करून नंतर Delta connection मध्ये बदल केला जातो, हे आपण स्पष्टपणे पाहिले.
तसेच What is Star Delta Starter in Marathi यामधून आपण हे शिकलो की हा starter मोठ्या 3 Phase motor साठी वापरला जातो आणि तो motor ला सुरक्षित, smooth आणि कमी current मध्ये सुरू करण्यास मदत करतो. थोडक्यात सांगायचं तर, Star Delta Starter म्हणजे motor ची safety, performance आणि long life यासाठी वापरली जाणारी एक starting पद्धत आहे.
