Star Connection in Marathi: आजच्या industrial electrical system मध्ये 3 Phase Motor मोठ्या प्रमाणावर वापरली जाते. पण या motor ला योग्य पद्धतीने चालवण्यासाठी तिचे connection कसे केले जाते हे समजणे खूप महत्त्वाचे असते. त्यापैकी एक महत्वाची पद्धत म्हणजे Star Connection. बऱ्याच वेळा motor सुरू करताना starting current कमी ठेवण्यासाठी Star Connection वापरले जाते.
या लेखामध्ये आपण Motor Star Connection in Marathi अगदी सोप्या भाषेत समजून घेणार आहे. Star Connection म्हणजे नेमके काय, 3 Phase Motor Star Connection कसे केले जाते, motor च्या terminal वर connection कसे ओळखायचे, तसेच Star Connection diagram, voltage आणि current चे relation काय असते याबद्दलही माहिती पाहणार आहे.
Tip: हा लेख 3 April 2026 मध्ये अपडेट करण्यात आला असून, यामध्ये नवीन technology आणि real-life उदाहरणे समाविष्ट करण्यात आली आहेत.
Table of Contents
Motor Star Connection in Marathi
Motor Star Connection म्हणजे 3 Phase Motor च्या winding चे असे connection ज्यामध्ये तिन्ही phase च्या winding चा एकेक शेवट एकत्र जोडला जातो आणि त्या common point ला Star Point किंवा Neutral Point म्हणतात. उरलेले तीन टर्मिनल हे तीन phase supply (R, Y, B) ला जोडले जातात. या प्रकारच्या connection मुळे circuit चे shape थोडे star (★) सारखे दिसते, म्हणून त्याला Star Connection असे नाव दिले आहे.
सोप्या भाषेत सांगायचे झाले तर, 3 Phase Motor मध्ये सहा terminals असतात – U1, V1, W1 आणि U2, V2, W2. Star Connection करताना U2, V2 आणि W2 हे तीन terminals एकत्र जोडले जातात आणि U1, V1, W1 या terminals ला 3 Phase supply दिली जाते. त्यामुळे motor ला प्रत्येक winding वर कमी voltage मिळते आणि motor सुरक्षितपणे start होण्यास मदत होते.
Star Connection motor start करताना वापरले जाते. कारण या connection मध्ये motor चा starting current कमी होतो. जर motor थेट full voltage वर चालू केली तर खूप जास्त current वाहू शकतो आणि electrical system वर load येऊ शकतो. Star Connection मुळे हा starting current कमी राहतो आणि motor हळूहळू smooth पद्धतीने start होते.
या connection मध्ये एक महत्वाची गोष्ट म्हणजे Line Voltage आणि Phase Voltage समान नसतात. Star Connection मध्ये Phase Voltage = Line Voltage ÷ √3 असते. त्यामुळे प्रत्येक winding वर कमी voltage पडते आणि motor च्या insulation वर जास्त stress येत नाही.
Industrial area मध्ये मोठ्या motors start करताना Star-Delta starter वापरला जातो. या पद्धतीमध्ये motor आधी Star Connection मध्ये start होते आणि काही वेळानंतर Delta Connection मध्ये shift केली जाते. त्यामुळे motor ला सुरुवातीला कमी current लागतो आणि नंतर पूर्ण power वर motor चालू शकते.
3 Phase Motor Star Connection in Marathi
3 Phase Motor Star Connection ही 3 Phase motor चालवण्यासाठी वापरली जाणारी एक महत्वाची connection पद्धत आहे. या पद्धतीमध्ये motor च्या तीनही winding अशा प्रकारे जोडल्या जातात की त्यांचा एक टोक एकत्र येतो आणि त्या common point ला Star Point म्हणतात.
3 Phase motor च्या terminal box मध्ये साधारणपणे 6 terminals असतात. हे terminals motor च्या तीन winding शी संबंधित असतात. Star Connection करताना तीन winding च्या शेवटच्या बाजू एकत्र link केल्या जातात आणि उरलेल्या तीन terminals ला 3 Phase supply दिली जाते. त्यामुळे motor ला supply व्यवस्थित distribute होते आणि motor rotate होते.
Industrial electrical field मध्ये अनेक ठिकाणी motor control panel मध्ये Star-Delta starter वापरला जातो. या system मध्ये motor सुरुवातीला Star Connection मध्ये start केली जाते आणि motor speed stable झाल्यावर ती Delta Connection मध्ये shift केली जाते. 3 Phase Motor Star Connection बद्दल माहिती घेत असताना induction motor म्हणजे काय हे पण आपण समजून घेतले पाहिजे Induction Motor Meaning in Marathi या आर्टिकलमध्ये तुम्हाला सविस्तर माहिती मिळेल.

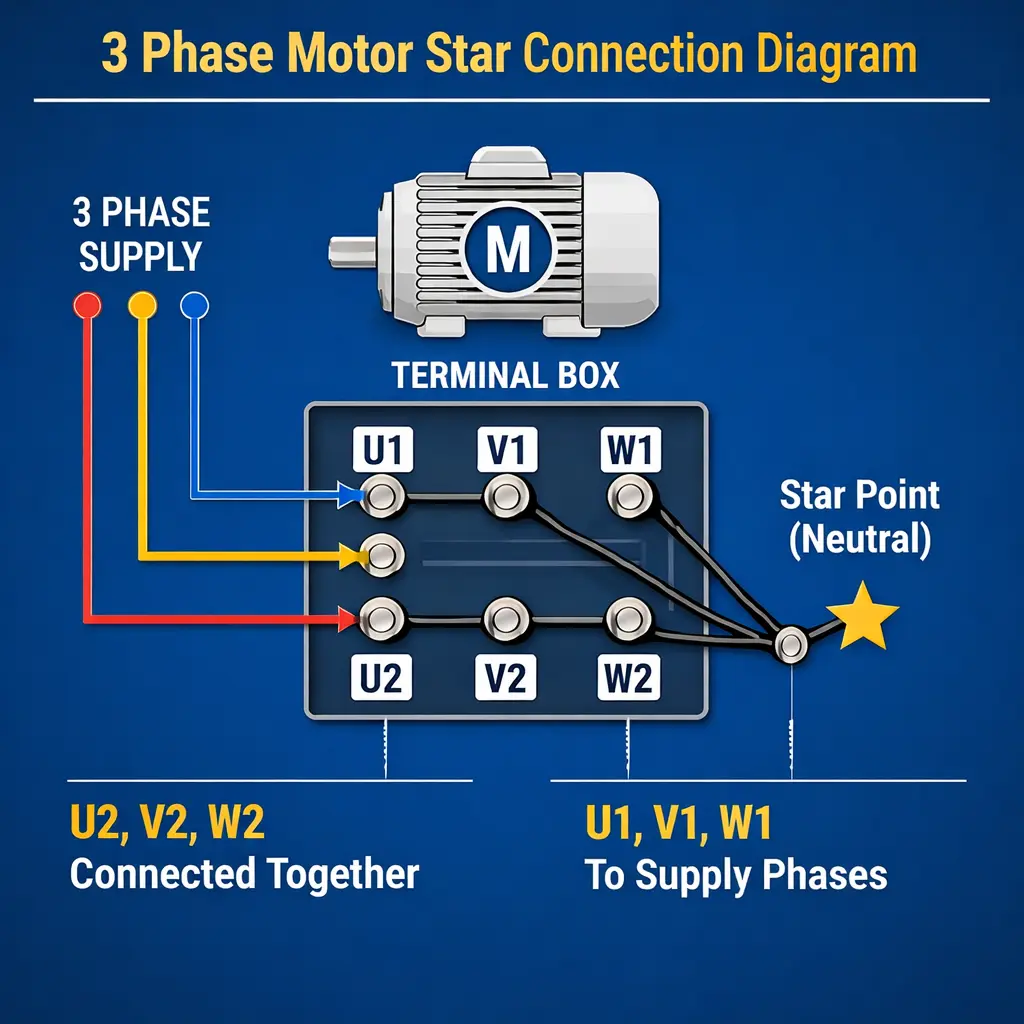

3 Phase Motor Star Connection Diagram
Advantages of Star Connection in Marathi
Star Connection ही 3 Phase electrical system मध्ये खूप उपयुक्त connection पद्धत मानली जाते. 3 Phase Motor start करताना आणि electrical system सुरक्षित ठेवण्यासाठी याचा मोठ्या प्रमाणावर वापर केला जातो. खाली Star Connection चे काही महत्वाचे फायदे दिले आहेत.
1. Starting Current कमी होतो
Star Connection चा सर्वात मोठा फायदा म्हणजे motor start होताना starting current कमी राहतो. जर motor थेट full voltage वर start केली तर खूप जास्त current वाहू शकतो. पण Star Connection मध्ये winding वर कमी voltage येत असल्यामुळे motor कमी current घेऊन start होते.
2. Motor ची सुरक्षा वाढते
Star Connection मुळे motor च्या winding वर electrical stress कमी पडतो. त्यामुळे winding गरम होण्याचा किंवा insulation खराब होण्याचा धोका कमी होतो. यामुळे motor जास्त काळ सुरक्षितपणे काम करू शकते.
3. Electrical System वर कमी Load
Motor start होताना जर खूप जास्त current गेला तर संपूर्ण power system वर अचानक load येऊ शकतो. Star Connection मुळे हा load control मध्ये राहतो आणि system stable राहतो.
4. Star-Delta Starter साठी उपयुक्त
Industrial motors मध्ये बहुतेक वेळा Star-Delta starter वापरला जातो. या starter मध्ये motor सुरुवातीला Star Connection मध्ये start होते. त्यामुळे motor smoothly start होते आणि काही वेळानंतर Delta Connection मध्ये shift करून motor full power वर चालवली जाते.
5. High Voltage System साठी योग्य
Star Connection मध्ये प्रत्येक phase वर येणारे phase voltage कमी असते, त्यामुळे high voltage system मध्येही motor सुरक्षितपणे operate करता येते.
6. Industrial Application मध्ये जास्त वापर
Factories, pump systems, compressors, fans आणि heavy machines मध्ये वापरल्या जाणाऱ्या motors साठी Star Connection खूप उपयोगी ठरते. कारण ही पद्धत stable operation आणि protection दोन्ही देते.
How to Understand Star Connection in Marathi
Star Connection समजून घेणे सुरुवातीला थोडे अवघड वाटू शकते, पण जर आपण ते step-by-step पाहिले तर ते खूप सोपे आहे. 3 Phase electrical system मध्ये Star Connection कसे तयार होते आणि ते कसे ओळखायचे हे समजले की हा concept लगेच clear होतो.
Star Connection समजण्यासाठी सर्वात आधी 3 Phase Motor च्या winding कडे लक्ष द्यावे लागते. Motor मध्ये तीन वेगवेगळ्या winding असतात आणि प्रत्येक winding चे दोन टोक असतात. Star Connection मध्ये या तीन winding च्या एका बाजूचे टोक एकत्र जोडले जाते. हा जो common जोडलेला point तयार होतो त्याला Star Point किंवा Neutral Point म्हणतात.
यानंतर उरलेले तीन टोक 3 Phase supply (R, Y, B) ला जोडले जातात. त्यामुळे motor ला तीनही phase मधून supply मिळते आणि motor चालू लागते. Connection चे shape पाहिले तर ते star (★) सारखे दिसते, म्हणून या पद्धतीला Star Connection असे म्हणतात.
Star Connection समजण्यासाठी अजून एक सोपी गोष्ट म्हणजे voltage distribution. या connection मध्ये motor च्या प्रत्येक winding वर phase voltage येते, जे line voltage पेक्षा कमी असते. त्यामुळे motor start होताना winding वर जास्त ताण येत नाही आणि system सुरक्षित राहते.
Practical field मध्ये electrician किंवा technician Star Connection ओळखण्यासाठी motor terminal board पाहतात. जर तीन terminals link करून एक common point बनवलेला दिसला, तर तो Star Connection असतो.
Star connection वापरल्याने motor चा starting current कसा कमी होतो ?
Star connection मध्ये motor च्या प्रत्येक winding ला पूर्ण line voltage मिळत नाही, तर तो √3 ने कमी होतो. 440V supply असेल तर winding ला सुमारे 254V मिळतो). त्यामुळे motor ला सुरुवातीला कमी voltage मिळतो. कारण current हा voltage वर depend असतो, म्हणून voltage कमी झाला की starting current देखील आपोआप कमी होतो. म्हणूनच star connection मध्ये motor direct start करण्यापेक्षा खूप कमी current घेतो.
मी field मध्ये काम करताना हे practical पाहिलं आहे की direct ON केल्यावर motor जास्त current घेतो आणि MCB trip होतो. पण star connection वापरल्यावर motor smooth सुरू होते आणि starting current खूप कमी होतो. त्यामुळे voltage drop, wiring heating आणि tripping सारखे problem कमी होतात. म्हणूनच large motors मध्ये सुरुवातीला star connection वापरणे हे सुरक्षित आणि practical solution आहे.
Star Connection Vs Delta Connection in Marathi
| Feature | Star Connection | Delta Connection |
|---|---|---|
| Connection Structure | Three phase windings have one common point called Star Point (Neutral) | Windings are connected end-to-end forming a closed loop (triangle shape) |
| Shape of Connection | Looks like a Star (★) | Looks like a Triangle (Δ) |
| Neutral Point | Neutral point available | No neutral point |
| Phase Voltage | Phase Voltage = Line Voltage ÷ √3 | Phase Voltage = Line Voltage |
| Current Relation | Line Current = Phase Current | Line Current = √3 × Phase Current |
| Starting Current | Low starting current | High starting current |
| Starting Torque | Low torque | High torque |
| Insulation Stress | Less stress on motor winding | More stress on winding |
| Application | Used for starting large motors and high-voltage systems | Used for running motors with full load and high power |
| Use in Star-Delta Starter | Used in starting stage | Used in running stage |
FAQ’s
Star Connection मध्ये Neutral Point का तयार केला जातो?
Star Connection मध्ये तीनही winding चा एक common point तयार केला जातो ज्याला Neutral Point म्हणतात. हा point electrical system मध्ये voltage balance ठेवण्यासाठी उपयोगी पडतो. काही applications मध्ये neutral चा वापर protection आणि measurement साठी देखील केला जातो.
Star Connection कोणत्या Motors साठी जास्त वापरले जाते?
Star Connection medium आणि high power 3 Phase motors start करण्यासाठी वापरले जाते. Pump, compressor, blower आणि industrial machines मध्ये याचा वापर जास्त केला जातो.
Star Connection मध्ये Motor चा Starting Torque कमी का असतो?
Star Connection मध्ये प्रत्येक winding वर येणारे phase voltage कमी असते. Voltage कमी असल्यामुळे motor चा magnetic field थोडा कमी तयार होतो आणि त्यामुळे starting torque कमी मिळतो.
Conclusion
या लेखातून आपण Motor Star Connection in Marathi या विषयावर सविस्तर माहिती घेतली. 3 Phase motor मध्ये winding चे connection कसे केले जाते, Star connection कसे तयार होते, तसेच यामध्ये voltage आणि current कसे काम करतात याची स्पष्ट माहिती आपण पाहिली. त्याचबरोबर Star connection चे फायदे, practical वापर आणि Star-Delta starter मध्ये त्याची भूमिका देखील समजली. त्यामुळे electrical student, technician किंवा motor बद्दल basic knowledge घेणाऱ्या कोणालाही Star Connection in Marathi हा concept आता अधिक स्पष्टपणे समजू शकतो.
थोडक्यात सांगायचे झाले तर Motor Star Connection in Marathi 3 Phase motor सुरक्षितपणे start करण्यासाठी वापरली जाणारी एक महत्वाची electrical connection method आहे. या पद्धतीमुळे motor start होताना current कमी राहतो, electrical system वर अचानक load येत नाही आणि motor ची working अधिक सुरक्षित होते. म्हणूनच industrial electrical field मध्ये Star Connection in Marathi समजून घेणे खूप महत्वाचे मानले जाते.
