HT and LT Panels in Marathi: modern electrical system मध्ये HT (High Tension) आणि LT (Low Tension) Panels खूप महत्त्वाचे असतात. कोणत्याही industry, building किंवा commercial project मध्ये power distribution safe आणि efficient ठेवण्यासाठी योग्य panel निवडणं आणि त्याची योग्य पद्धतीने installation करणं गरजेचं असतं. पण अनेक वेळा लोकांना प्रश्न पडतो की नेमका कोणता panel निवडायचा, installation करताना कोणत्या गोष्टी लक्षात ठेवायच्या आणि safety कशी maintain करायची?

या HT and LT Panels Installation Guide in Marathi या लेखात आपण step-by-step समजून घेणार आहोत की HT आणि LT panels म्हणजे काय, त्यांचं installation कसं केलं जातं, आणि योग्य panel कसा निवडावा यासाठी कोणते factors महत्त्वाचे असतात. त्यासोबतच practical site knowledge, basic safety rules आणि काही useful tips देखील पाहणार आहोत, जे beginners पासून technicians आणि engineers पर्यंत सगळ्यांसाठी उपयोगी ठरतील.

हा लेख वाचल्यानंतर तुम्हाला HT आणि LT panels बद्दल clear understanding मिळेल आणि real-life projects मध्ये योग्य decision घेणं खूप सोपं होईल.

HT and LT Panels म्हणजे काय ?

HT (High Tension) आणि LT (Low Tension) Panels हे electrical system मधील अत्यंत महत्त्वाचे control units आहेत, जे power supply ला control, protect आणि distribute करण्याचं काम करतात. electricity जेव्हा generation station किंवा substation मधून येते, तेव्हा ती थेट वापरात न जाता आधी panels मधून manage केली जाते, ज्यामुळे system safe आणि व्यवस्थित चालतं.

HT Panel हे high voltage (जसं 11kV, 33kV) handle करण्यासाठी वापरलं जातं. हे panel incoming power control करतं आणि system ला fault, overload किंवा short circuit पासून protect करतं. मोठ्या industries, substations आणि heavy electrical setups मध्ये HT panel खूप महत्त्वाचं असतं कारण इथे voltage खूप जास्त असतं.

LT Panel हे low voltage (साधारण 415V) साठी वापरलं जातं आणि याचं main काम म्हणजे electricity वेगवेगळ्या loads पर्यंत सुरक्षितपणे पोहोचवणं. उदाहरणार्थ, motors, lighting, machines यांना supply देणं. LT panel मध्ये MCB, MCCB, contactor सारखी devices असतात जी power flow control करतात आणि protection देतात.

HT and LT Panels Installation Guide in Marathi

HT (High Tension) आणि LT (Low Tension) Panels Installation हा electrical system मधील खूप महत्त्वाचा भाग आहे. Panel योग्य पद्धतीने install केलं नाही तर system मध्ये fault, overheating, short circuit किंवा safety issues निर्माण होऊ शकतात. त्यामुळे installation करताना प्रत्येक step व्यवस्थित आणि safety rules पाळून करणं खूप गरजेचं असतं.

panel installation म्हणजे panel योग्य ठिकाणी fix करणं, त्याचं proper wiring करणं, earthing जोडणं आणि system सुरू करण्याआधी testing करणं. HT panel installation करताना high voltage असल्यामुळे extra safety precautions घ्यावे लागतात, तर LT panel installation मध्ये load distribution आणि wiring accuracy खूप महत्त्वाची असते.

HT आणि LT Panels Installation चे मुख्य Steps

1. Site Selection आणि Planning

सर्वात आधी panel install करायचं location ठरवलं जातं. जागा clean, dry आणि ventilated असावी. Panel जवळ पाणी, dust किंवा heat sources नसावेत.

2. Panel Mounting

Panel योग्य foundation किंवा base वर fix केला जातो. Panel perfectly level मध्ये असणं खूप महत्त्वाचं असतं, नाहीतर vibration किंवा damage होऊ शकतं.

3. Cable Connection (Wiring)

Incoming आणि outgoing cables योग्य terminals ला connect केले जातात. Proper cable size आणि insulation वापरणं खूप महत्त्वाचं आहे.

4. Earthing (Grounding)

Panel ला proper earthing दिली जाते जेणेकरून leakage current किंवा fault current safe पद्धतीने ground मध्ये जाईल.

5. Protection Devices Setup

Circuit breakers (MCB, MCCB, VCB), relays आणि other protection devices योग्य प्रकारे install आणि set केले जातात.

6. Testing आणि Commissioning

Installation पूर्ण झाल्यावर insulation test, continuity test आणि functional testing केली जाते. सगळं योग्य असल्यावरच panel चालू केलं जातं.

Electrical System मध्ये Panels कसे काम करतात ?

Electrical system मध्ये Panels हे main control center सारखं काम करतात. जेव्हा electricity generation station किंवा substation मधून supply येते, तेव्हा ती थेट वापरात न जाता आधी panel मधून pass होते. Panel चं काम म्हणजे या electricity ला control करणं, protect करणं आणि योग्य ठिकाणी distribute करणं.

panel म्हणजे एक असा box असतो ज्यामध्ये वेगवेगळे electrical components (जसं की circuit breakers, busbars, relays, contactors) बसवलेले असतात. हे सगळे components मिळून electricity flow manage करतात. जेव्हा system मध्ये overload, short circuit किंवा fault येतो, तेव्हा panel मधील protection devices लगेच action घेतात आणि supply बंद करतात, ज्यामुळे मोठं नुकसान टाळलं जातं.

Electrical system मध्ये panels दोन मुख्य टप्प्यांमध्ये काम करतात. सुरुवातीला HT Panel incoming high voltage electricity receive करून control आणि protection देतो. त्यानंतर transformer voltage कमी करून supply LT Panel कडे पाठवतो. LT panel मग ही electricity वेगवेगळ्या loads (motors, lighting, machines) पर्यंत सुरक्षितपणे distribute करतो.

Panels मध्ये असलेले circuit breakers (MCB, MCCB, VCB) हे current जास्त झाला किंवा fault आला तर supply automatically बंद करतात. Busbars electricity एकाच ठिकाणाहून वेगवेगळ्या circuits मध्ये distribute करतात. Relays fault detect करून breaker ला signal देतात, आणि contactors loads ON/OFF करण्यासाठी वापरले जातात.

Relay working आणि types बद्दल पूर्ण माहिती हवी असेल, तर Relay in Electrical System हा article नक्की पहा.

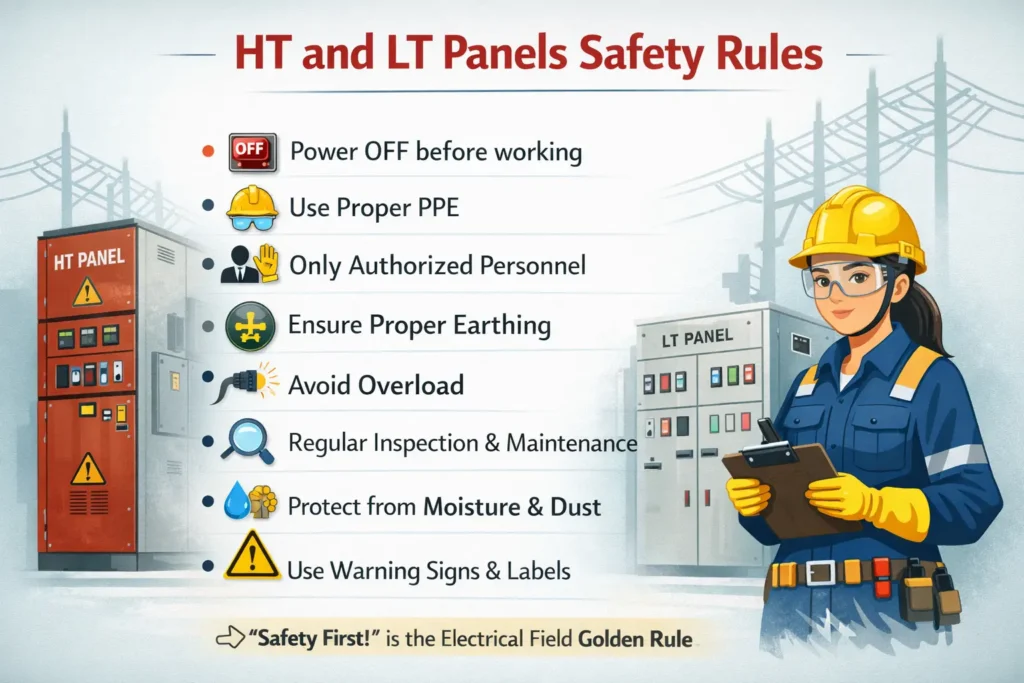

HT and LT Panels Safety Rules Electrical Safety साठी महत्त्वाचे नियम

HT (High Tension) आणि LT (Low Tension) Panels सोबत काम करताना safety हा सगळ्यात महत्त्वाचा मुद्दा असतो. कारण इथे high voltage आणि heavy current handle केला जातो, त्यामुळे छोटीशी चूकही मोठ्या अपघाताला कारणीभूत ठरू शकते. म्हणूनच panel operate किंवा maintain करताना proper safety rules follow करणं खूप गरजेचं आहे.

safety rules म्हणजे अशा काही basic आणि practical गोष्टी ज्या पाळल्या तर electrical shock, fire, equipment damage आणि accidents टाळता येतात. हे नियम technicians, engineers आणि operators सगळ्यांसाठी equally important आहेत.

HT आणि LT Panels साठी महत्त्वाचे Safety Rules

1. Power OFF करूनच काम करा (Isolation)

कोणतंही maintenance किंवा repair करण्याआधी panel ची supply पूर्णपणे बंद (switch OFF) करा. Lockout-Tagout (LOTO) system वापरणं खूप सुरक्षित असतं. LOTO बद्दल अधिक माहिती तुम्हाला LOTO Safety या ब्लॉगमध्ये भेटेल.

2. Proper PPE (Personal Protective Equipment) वापरा

काम करताना safety gloves, helmet, safety shoes, goggles वापरणं आवश्यक आहे. HT panel जवळ काम करताना insulated tools वापरा.

3. Authorized Person नेच काम करावं

HT आणि LT panels handle करणं हे trained आणि authorized व्यक्तीनेच करावं. Untrained व्यक्तीने काम केल्यास accident होण्याची शक्यता जास्त असते.

4. Proper Earthing असणं आवश्यक

Panel ला योग्य earthing दिलेली असावी. यामुळे leakage current safe पद्धतीने ground मध्ये जातो आणि shock पासून protection मिळतो.

5. Overload टाळा

Panel वर जास्त load टाकू नका. प्रत्येक panel ची एक rated capacity असते, त्यापेक्षा जास्त load दिल्यास overheating आणि fire होऊ शकतो.

6. Regular Inspection आणि Maintenance

Wiring, connections, breakers, relays यांची वेळोवेळी checking करा. Loose connections किंवा damage त्वरित fix करा.

7. Moisture आणि Dust पासून संरक्षण

Panel dry आणि clean ठेवा. पाणी किंवा dust गेल्यास short circuit किंवा fault होऊ शकतो.

8. Warning Signs आणि Labels वापरा

Danger, High Voltage अशा warning labels panel वर लावलेले असावेत, जेणेकरून लोकांना risk समजेल.

HT and LT Panels Difference in Marathi

HT and LT Panels Components Panel मधील मुख्य भाग

HT (High Tension) आणि LT (Low Tension) Panels हे अनेक electrical components मिळून बनलेले असतात. प्रत्येक component चं एक specific काम असतं, आणि हे सगळे parts एकत्र काम करून electricity ला control, protect आणि distribute करतात. जर panel मधील components योग्य प्रकारे काम करत नसतील, तर पूर्ण electrical system मध्ये problem येऊ शकतो.

HT आणि LT Panels मधील मुख्य Components

1. Circuit Breaker (MCB, MCCB, VCB)

Circuit breaker हा panel मधील सर्वात महत्त्वाचा component आहे. तो overload किंवा short circuit झाल्यास supply आपोआप बंद करतो आणि system ला damage पासून protect करतो.

2. Busbar

Busbar म्हणजे एक conductor (साधारण copper किंवा aluminium) जो electricity एकाच source मधून वेगवेगळ्या circuits मध्ये distribute करतो. Panel मधील power flow busbar द्वारे manage केला जातो.

3. Contactor

Contactor हा एक electrically operated switch आहे जो motors किंवा heavy loads ON/OFF करण्यासाठी वापरला जातो. Automation systems मध्ये याचा खूप वापर होतो.

4. Relay (Protection Relay)

Relay हा fault detect करणारा device आहे. जेव्हा system मध्ये fault येतो, तेव्हा relay signal देतो आणि circuit breaker ला trip करायला सांगतो.

5. Switchgear

Switchgear म्हणजे panel मधील switching आणि protection devices चा group. यामध्ये circuit breakers, isolators आणि fuses यांचा समावेश होतो.

6. Metering Devices (Voltmeter, Ammeter)

हे devices voltage आणि current measure करण्यासाठी वापरले जातात. यामुळे system performance monitor करता येतो.

7. Earthing System

Panel मधील earthing system leakage current ground मध्ये पाठवतो, ज्यामुळे electrical shock आणि damage टाळता येतो.

8. Cable आणि Terminals

हे components incoming आणि outgoing supply connect करण्यासाठी वापरले जातात. Proper connection खूप महत्त्वाचं असतं.

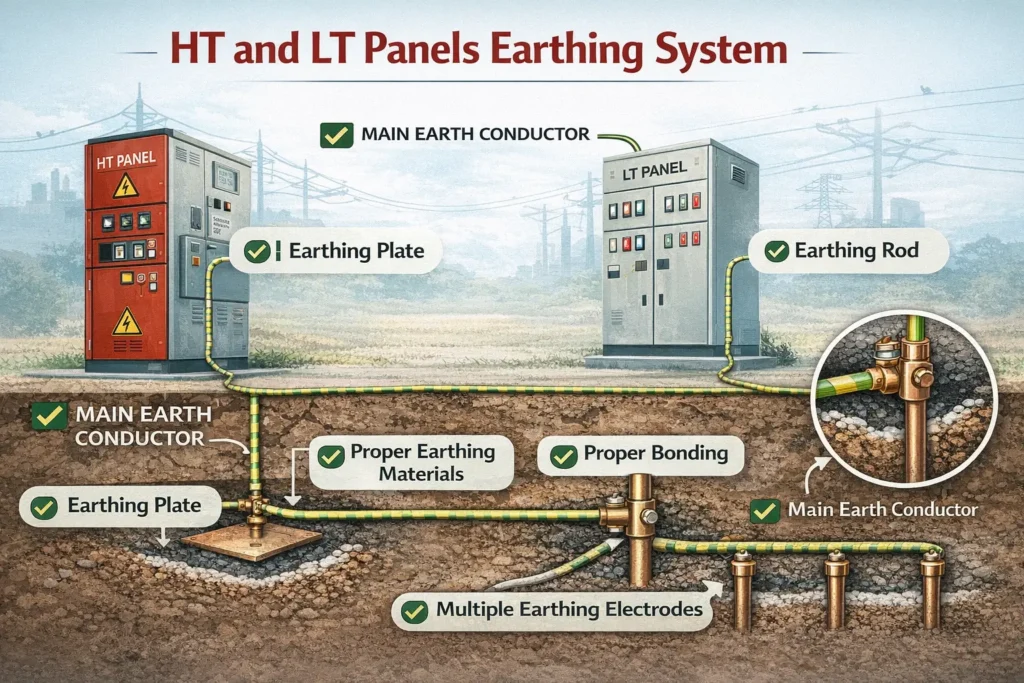

HT and LT Panels Earthing System Proper Earthing का महत्त्वाची आहे ?

HT (High Tension) आणि LT (Low Tension) Panels मध्ये earthing system हा safety साठी सगळ्यात महत्त्वाचा भाग आहे. सोप्या भाषेत सांगायचं तर, earthing म्हणजे electrical system मधील unwanted किंवा leakage current सुरक्षितपणे ground (जमीन) मध्ये पाठवण्याची प्रक्रिया. यामुळे electrical shock, fire आणि equipment damage होण्याचा धोका खूप कमी होतो.

जेव्हा panel मध्ये fault (जसं insulation failure, short circuit) येतो, तेव्हा current चुकीच्या मार्गाने वाहू शकतो. अशा वेळी जर proper earthing नसेल, तर हा current equipment च्या body मध्ये येऊन shock देऊ शकतो. पण जर earthing योग्य असेल, तर तो current थेट जमिनीत जातो आणि system safe राहतो.

HT panels मध्ये voltage खूप जास्त असल्यामुळे earthing system खूप strong आणि reliable असणं आवश्यक असतं. LT panels मध्येही earthing equally important आहे कारण इथे direct user equipment जोडलेले असतात. त्यामुळे दोन्ही panels मध्ये proper grounding केल्याने system ची safety आणि performance दोन्ही improve होतात.

Earthing बद्दल complete guide पाहण्यासाठी Earthing System in Marathi हा लेख नक्की check करा.

Earthing System कशी काम करते ?

Earthing system मध्ये panel चा metallic body, equipment आणि neutral point हे earth electrode (जमिनीत घातलेली plate किंवा rod) सोबत connect केले जातात. जेव्हा fault current निर्माण होतो, तेव्हा तो या path ने ground मध्ये flow होतो. यामुळे circuit breaker लगेच trip होतो आणि supply बंद होते.

Proper Earthing चे मुख्य फायदे

• Electrical shock पासून protection मिळतो
• Equipment damage होण्याचा धोका कमी होतो
• Fire accidents टाळता येतात
• System stable आणि reliable राहतो
• Fault current लवकर detect होतो

FAQ’s

Conclusion

आजच्या electrical system मध्ये HT and LT Panels म्हणजे काय हे समजून घेणं आणि त्यांची योग्य installation करणं हे खूप महत्त्वाचं आहे. या पूर्ण HT and LT Panels Installation Guide in Marathi मधून आपल्याला हे स्पष्ट होतं की योग्य panel निवडणं, proper installation करणं आणि safety rules follow करणं यामुळे system अधिक safe, reliable आणि efficient बनतो. चुकीचा panel किंवा चुकीची installation केल्यास भविष्यात मोठे faults, खर्च आणि risk वाढू शकतो.

पुढील काळात industries, smart buildings आणि automation वाढत जाणार आहे, त्यामुळे HT आणि LT panels ची demand अजून वाढणार आहे. जर तुम्ही आजपासूनच योग्य knowledge घेऊन panels select आणि install केले, तर तुम्हाला future मध्ये कमी maintenance, जास्त safety आणि better performance मिळेल. म्हणूनच electrical field मध्ये काम करणाऱ्या प्रत्येकाने हे knowledge वापरून practical life मध्ये योग्य decisions घ्यायला हवेत.
